Измерительные участки для ультразвуковых расходомеров.

Ультразвуковой преобразователь расхода УПР (с уже установленными датчиками ПЭП) представляет собой отрезок трубы, на торцах которого резьба или приварены два фланца (тип присоединения УПР к трубопроводу согласовывается при оформлении заказа), в средней части расположены датчики ПЭП. Внутренняя поверхность УПР может иметь защитное покрытие, например, "эпобен" или "нефтьэкор".

Виды измерительных участков и их характеристики:

	Фланцевый прямоточный — ДУ 250-2000
	Фланцевый п-образный — ДУ 15-25
	Резьбовой прямоточный — ДУ 32-50
	Резьбовой п-образный — ДУ 15-32
	Кювета поверочная УТ-012 — для поверки расходомеров РУС-1 имитационным методом. Номинальная база датчиков ~200мм (фактическая база датчиков указывается в паспорте). Материал — нержавеющая сталь. Датчики — ПЭП3-4 комплектуются по запросу.

[~DETAIL_TEXT] =>

Измерительные участки для ультразвуковых расходомеров.

Виды измерительных участков и их характеристики:

	Фланцевый прямоточный — ДУ 250-2000
	Фланцевый п-образный — ДУ 15-25
	Резьбовой прямоточный — ДУ 32-50
	Резьбовой п-образный — ДУ 15-32
	Кювета поверочная УТ-012 — для поверки расходомеров РУС-1 имитационным методом. Номинальная база датчиков ~200мм (фактическая база датчиков указывается в паспорте). Материал — нержавеющая сталь. Датчики — ПЭП3-4 комплектуются по запросу.

Пьезоэлектрические преобразователи для стационарных ультразвуковых расходомеров.

Пьезоэлектрические преобразователи (ПЭП) предназначены для формирования электрического сигнала при подаче на них ультразвукового импульса. Монтируются в ультразвуковые преобразователи расхода (монтируемые измерительные участки или существующие трубопроводы). Датчики ПЭП по умолчанию комплектуются прокладками из паронита ПОН-Б толщиной 2мм. По заказу возможно изготовление корпуса из кислотостойкой стали.

Виды поставляемых ПЭП и их характеристики:

	ПЭП 3-4 — стандартное исполнение материал корпуса титан диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP65 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 10
	ПЭП 3-4 IP68 — для затапливаемых помещений материал корпуса титан диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP68 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа до 10
	ПЭП 3-4 (ПП212) — для нестандартных условий эксплуатации, усиленный сигнал и высокая помехозащищенность материал корпуса пластик диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP65 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 2,5
	ПЭП 6-1 — для труб диаметром до ДУ 65 материал корпуса титан диаметр погружной части 14 мм длина погружной части 20 мм Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 10
	Держатель для ПЭП с гайками — предназначен для приварки к УПР с последующей установкой в него ПЭП. Фиксация ПЭП осуществляется при помощи гаек. Температура окр.среды в месте установки от -40 до +60 °С. На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР - с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации.

СХЕМА РАЗМЕЩЕНИЯ ДАТЧИКОВ ПЭП

[~DETAIL_TEXT] =>

Пьезоэлектрические преобразователи для стационарных ультразвуковых расходомеров.

Виды поставляемых ПЭП и их характеристики:

	ПЭП 3-4 — стандартное исполнение материал корпуса титан диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP65 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 10
	ПЭП 3-4 IP68 — для затапливаемых помещений материал корпуса титан диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP68 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа до 10
	ПЭП 3-4 (ПП212) — для нестандартных условий эксплуатации, усиленный сигнал и высокая помехозащищенность материал корпуса пластик диаметр погружной части 24 мм длина погружной части 20 мм степень влагозащиты IP65 Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 2,5
	ПЭП 6-1 — для труб диаметром до ДУ 65 материал корпуса титан диаметр погружной части 14 мм длина погружной части 20 мм Длительность запускающего импульса, обеспечивающая максимальную передачу сигнала, мкС 0,4 ± 0,05 Температура измеряемой среды °С от -40 до + 150 Условное давление измеряемой среды МПа МПа до 10
	Держатель для ПЭП с гайками — предназначен для приварки к УПР с последующей установкой в него ПЭП. Фиксация ПЭП осуществляется при помощи гаек. Температура окр.среды в месте установки от -40 до +60 °С. На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР - с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации.

СХЕМА РАЗМЕЩЕНИЯ ДАТЧИКОВ ПЭП

Затвор симметричный дисковый ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Затвор дисковый симметричный – вид трубопроводной арматуры с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси, расположенной перпендикулярно оси трубопровода.

ВАЖНО: Материал для изготовления каждого элемента подбирается индивидуально для конкретной среды и условий работы, заявленных заказчиком в опросном листе.

Конструкция симметричного затвора

Технические характеристики

Рабочее давление	Для жидкостей и нефтепродуктов до 1,6 МПа; для газа до 1,0 МПа
Установка на трубопроводы	от 32 до 2000 мм
Тип управления	рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок	срок 18 мес. (по паспорту)
Расположение в пространстве	любое
Количество циклов безотказной работы	не менее 20 000
Срок эксплуатации	30 лет (с учетом замены уплотнений)
Тип соединения	Фланцевый, межфланцевый
Герметичность запирания по классу "А", ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ Р 53672-2009

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	82	96	113	127	149	177	203	264	318	375	418	484	590	690
L	53	58	60	68	69	69	74	93	106	106	106	112	192	178
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25
Вес,кгPN16	3,1	3,9	4,7	6,2	7,8	10,4	13,2	24,5	41,5	51,3	61,3	84	149	224

СКАЧАТЬ

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D PN16		160	180	195	215	245	280	335	405	460	520	580	710	840
D1 PN16		125	145	160	180	210	240	295	355	410	470	525	650	770
n-d PN16	4-18	4-18	4-18	4-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-39
L* PN16	86/89	98	104	112	117	121	126	149	164	166	170	184	280	267
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25

Характеристика потока симметричных затворов серии ЗД.001-ЗД

Равнопроцентная пропускная способность

затворов симметричных серии ЗД.001-ЗР– Kv м3/час

DN	Угол поворота диска затвора, град.
DN	10	20	30	40	50	60	70	80	90
40	0,87	3,42	7,71	13,7	22,3	35,1	56,6	76,3	105
50	1,71	4,28	11,1	22,3	42,1	60,8	98,5	141	195
65	3,42	6,85	18,9	31,7	56,6	92,5	165	226	312
80	4,28	11,1	25,7	49,7	92,5	139	234	315	435
100	7,71	18,1	44,6	79,1	139	240	396	547	754
125	12,9	24,9	69,4	133	234	407	666	917	1260
150	18,9	40,3	98,1	196	345	601	1060	1350	1870
200	30,9	77,1	171	347	577	1010	1580	2270	3130
250	48,8	110	316	503	904	1580	2320	3420	4890
300	70,3	171	342	698	1250	2230	3260	4920	7030
350	90,1	214	437	846	1600	2610	4090	6300	9000
400	116	280	564	1180	1980	3320	5260	8100	11600
500	184	462	898	1880	3030	5310	8350	13000	18400
600	251	642	1230	2410	4440	7550	12100	17600	25100
800	446	1160	2260	4560	8230	12860	20300	31250	44600
1000	713	1850	3570	7130	12800	20700	33500	49900	71300
1200	1007	2618	5034	10070	18100	29200	43300	70500	100700

СКАЧАТЬ

[~DETAIL_TEXT] =>

Затвор симметричный дисковый ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Конструкция симметричного затвора

Технические характеристики

Рабочее давление	Для жидкостей и нефтепродуктов до 1,6 МПа; для газа до 1,0 МПа
Установка на трубопроводы	от 32 до 2000 мм
Тип управления	рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок	срок 18 мес. (по паспорту)
Расположение в пространстве	любое
Количество циклов безотказной работы	не менее 20 000
Срок эксплуатации	30 лет (с учетом замены уплотнений)
Тип соединения	Фланцевый, межфланцевый
Герметичность запирания по классу "А", ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ Р 53672-2009

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	82	96	113	127	149	177	203	264	318	375	418	484	590	690
L	53	58	60	68	69	69	74	93	106	106	106	112	192	178
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25
Вес,кгPN16	3,1	3,9	4,7	6,2	7,8	10,4	13,2	24,5	41,5	51,3	61,3	84	149	224

СКАЧАТЬ

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D PN16		160	180	195	215	245	280	335	405	460	520	580	710	840
D1 PN16		125	145	160	180	210	240	295	355	410	470	525	650	770
n-d PN16	4-18	4-18	4-18	4-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-39
L* PN16	86/89	98	104	112	117	121	126	149	164	166	170	184	280	267
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25

Характеристика потока симметричных затворов серии ЗД.001-ЗД

Равнопроцентная пропускная способность

затворов симметричных серии ЗД.001-ЗР– Kv м3/час

DN	Угол поворота диска затвора, град.
DN	10	20	30	40	50	60	70	80	90
40	0,87	3,42	7,71	13,7	22,3	35,1	56,6	76,3	105
50	1,71	4,28	11,1	22,3	42,1	60,8	98,5	141	195
65	3,42	6,85	18,9	31,7	56,6	92,5	165	226	312
80	4,28	11,1	25,7	49,7	92,5	139	234	315	435
100	7,71	18,1	44,6	79,1	139	240	396	547	754
125	12,9	24,9	69,4	133	234	407	666	917	1260
150	18,9	40,3	98,1	196	345	601	1060	1350	1870
200	30,9	77,1	171	347	577	1010	1580	2270	3130
250	48,8	110	316	503	904	1580	2320	3420	4890
300	70,3	171	342	698	1250	2230	3260	4920	7030
350	90,1	214	437	846	1600	2610	4090	6300	9000
400	116	280	564	1180	1980	3320	5260	8100	11600
500	184	462	898	1880	3030	5310	8350	13000	18400
600	251	642	1230	2410	4440	7550	12100	17600	25100
800	446	1160	2260	4560	8230	12860	20300	31250	44600
1000	713	1850	3570	7130	12800	20700	33500	49900	71300
1200	1007	2618	5034	10070	18100	29200	43300	70500	100700

СКАЧАТЬ

Затвор дисковый с тройным эксцентриситетом серии ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Затворы трехэксцентриковые разработаны для ответственных технологических процессов в промышленности, объектах энергетики и нефтехимической отрасли.

Данный тип затворов может устанавливаться в тяжелых условиях работы, на средние и высокие давления воды, газа, пара, азота, нефтепродуктов, спиртов, щелочей, кислот.

ВАЖНО: Материал для изготовления каждого элемента подбирается индивидуально для конкретной среды и условий работы, заявленных заказчиком в опросном листе.

Конструкция затвора с тройным эксцентриситетом

Корпус	Углеродистая сталь	От -40 до +425
	Нержавеющая сталь	От -70 до +565
Диск	20Л, 20ГЛ, 10Х18Н9Л, 10Х17Н13М2
Шток	20Л, 20ГЛ, 10Х18Н9Л, 10Х17Н13М2
Седло	10Х18Н9Л+ТРГ
Набивка	Гибкий графит
Набивной сальник	Сталь 20, 08х18н10т

Габаритные размеры затвора фланцевого дискового поворотного ЗД.001-ЗР с тройным эксцентриситетом.

Ру, МПа	Ду, мм	L	H	H1		D	D1		D2		Z-ф		h		Вес, кг
1,0	50	108	112	248		155	125		99		4-18		2		8,6
	65	112	115	265		175	145		118		4-18		2		10,3
	80	114	120	335		190	160		132		8-18		2		11,25
	100	127	140	350		210	180		156		8-18		2		14,8
	125	140	170	370		240	210		184		8-18		2		19,2
	150	140	180	450		275	240		211		8-23		2		25,8
	200	152	210	480		330	295		266		8-23		2		37
	250	165	240	590		385	350		319		12-23		2		53
	300	178	290	640		435	400		370		12-23		2		68
	350	190	320	690		495	460		429		16-23		2		95
	400	216	350	720		560	515		480		16-25		2		128
	450	222	380	760		610	565		530		20-25		2		158
	500	229	410	790		665	620		582		20-25		2		205
	600	267	470	870		775	725		682		20-30		2		305
	700	292	550	1050		890	840		794		24-30		2		420
	800	318	640	1140		1005	950		901		24-34		2		560
	900	330	710	1210		1105	1050		1001		28-34		2		780
	1000	410	770	1290		1215	1160		1112		28-34		2		920
	1200	470	875	1485		1445	1380		1328		32-39		2		1000
	1400	530	970	1560		1670	1590		1530		36-42		2		1370
	1600	600	1100	1540		1910	1820		1750		40-48			2	2020
1,6	50	108	112	248		155	125		99		4-18			2	9
	65	112	115	265		175	145		118		4-18			2	11
	80	114	120	335		190	160		132		8-18			2	12,3
	100	127	140	350		210	180		156		8-18			2	16
	125	140	170	370		240	210		184		8-18			2	22,6
	150	140	180	450		275	240		211		8-23			2	28,8
	200	152	210	480		330	295		266		12-23			2	43
	250	165	240	590		400	355		319		12-25			2	63
	300	178	290	640		455	410		370		12-25			2	85
	350	190	320	690		515	470		429		16-30			2	105
	400	216	350	720		575	525		480		16-30			2	145
	450	222	380	760		635	585		548		20-30			2	192
	500	229	410	790		700	650		609		20-34			2	245
	600	267	470	870		835	770		720		20-41			2	380
	700	292	550	1050		905	840		794		24-41			2	487
	800	318	640	1140		1015	950		901		24-41			2	690
	900	330	710	1210		1115	1050		1001		28-41			2	792
	1000	410	770	1290		1250	1170		1112		28-48			2	1030
	1200	470	875	1485		1480	1390		1328		32-48			2	1150
	1400	530	970	1560		1680	1590		1530		36-48			2	1580
	1600	600	1100	1540		1925	1820		1750		40-55			2	2300
2,5	50	108	112		248	155		125		99		4-18		2	10,5
	65	112	115		265	175		145		118		8-18		2	11,5
	80	114	120		335	190		160		132		8-18		2	14
	100	127	140		350	225		190		156		8-22		2	18,5
	125	140	170		370	265		220		184		8-26		2	26
	150	140	180		450	295		250		211		8-26		2	32
	200	152	210		480	355		310		274		12-26		2	47,3
	250	165	240		590	420		370		330		12-30		2	73
	300	178	290		640	480		430		389		16-30		2	95
	350	190	320		690	545		490		448		16-33		2	123
	400	216	350		720	605		550		503		16-36		2	175
	450	222	380		760	655		600		548		20-36		2	212
	500	229	410		790	725		660		609		20-36		2	270
	600	267	470		870	835		770		720		20-39		2	418
	700	292	550		1050	950		875		820		24-42		2	500
	800	318	640		1140	1065		990		928		24-48		2	710
	900	330	710		1210	1175		1090		1028		28-48		2	870
	1000	410	770		1290	1300		1210		1140		28-55		2	1150
	1200	470	875		1485	1520		1420		1350		32-58		2	1260

Габаритные размеры затвора межфланцевого дискового поворотного ЗД.001-ЗР с тройным эксцентриситетом.

Ру, МПа	Ду, мм	L	H	H1	D	D1	Z-ф	Вес, кг
1,0	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-23	17,7
	200	71	210	480	268	295	8-23	24,7
	250	76	240	590	320	350	12-23	38
	300	83	290	640	370	400	12-23	54
	350	92	320	690	430	460	16-23	68
	400	102	350	720	482	515	16-25	100
	450	114	380	760	532	565	20-25	120
	500	127	410	790	585	620	20-25	154
	600	154	470	870	685	725	20-30	233
	700	165	550	1050	800	840	24-30	310
	800	190	640	1140	905	950	24-34	500
	900	203	710	1210	1005	1050	28-34	600
	1000	216	770	1290	1110	1160	28-34	700
	1200	254	875	1485	1330	1380	32-41	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-54	1550
1,6	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-22	17,7
	200	71	210	480	268	295	12-22	24,7
	250	76	240	590	320	355	12-26	38
	300	83	290	640	370	410	12-26	54
	350	92	320	690	430	470	16-26	68
	400	102	350	720	482	525	16-30	100
	450	114	380	760	532	585	20-30	120
	500	127	410	790	585	650	20-33	154
	600	154	470	870	685	770	20-36	233
	700	165	550	1050	800	840	24-36	310
	800	190	640	1140	905	950	24-39	500
	900	203	710	1210	1005	1050	28-39	600
	1000	216	770	1290	1110	1170	28-42	700
	1200	254	875	1485	1330	1390	32-48	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-56	1550
2,5	50	43	112	248	102	125	4-18	7,2
	65	46	115	265	122	145	8-18	8,5
	80	49	120	335	133	160	8-18	9,5
	100	56	140	350	158	190	8-22	10,5
	125	64	170	370	184	220	8-26	15
	150	70	180	450	212	250	8-26	19,5
	200	71	210	480	268	310	12-26	27
	250	76	240	590	330	370	12-30	42
	300	83	290	640	390	430	16-30	60
	350	92	320	690	450	490	16-33	75
	400	102	350	720	505	550	16-36	110
	450	114	380	760	555	600	20-36	132
	500	127	410	790	610	660	20-36	170
	600	154	470	870	720	770	20-39	256
	700	165	550	1050	820	875	24-42	340
	800	190	640	1140	930	990	24-48	550
	900	203	710	1210	1030	1090	28-48	660
	1000	216	770	1290	1140	1210	28-56	770

Габаритные размеры затвора дискового поворотного ЗД.001-ЗР

с тройным эксцентриситетом под приварку.

Ру, МПа	Ду, мм	L	H	H1	Вес, кг
1,0	80	180	85	186	6,9
	100	190	100	239	8,7
	125	200	113	252	18
	150	210	130	284	23
	200	230	205	307	31,4
	250	250	235	337	50
	300	270	275	392	65
	350	290	309	435	80
	400	310	346	481	102
	450	330	392	521	120
	500	350	427	568	165
	600	390	507	698	300
	700	430	572	903	440
	800	470	638	967	600
	900	510	700	1175	760
	1000	550	765	1240	960
	1200	630	860	1350	1400
1,6	80	180	85	186	6,9
	100	190	100	239	8,7
	125	200	113	252	18
	150	210	130	284	23
	200	230	205	307	31,4
	250	250	235	337	50
	300	270	275	392	65
	350	290	309	435	80
	400	310	346	481	102
	450	330	392	521	120
	500	350	427	568	165
	600	390	507	698	300
	700	430	572	903	440
	800	470	638	967	600
	900	510	700	1175	760
	1000	550	765	1240	960
	1200	630	860	1350	1400
2,5	80	180	85	186	7,3
	100	190	100	239	9
	125	200	113	252	19,5
	150	210	130	284	24
	200	230	205	307	33
	250	250	235	337	52
	300	270	275	392	68
	350	290	309	435	85
	400	310	346	481	107
	450	330	392	521	126
	500	350	427	568	173
	600	390	507	698	315
	700	430	572	903	460
	800	470	638	967	630
	900	510	700	1175	800
	1000	550	765	1240	1010
	1200	630	860	1350	1485

[~DETAIL_TEXT] =>

Затвор дисковый с тройным эксцентриситетом серии ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Конструкция затвора с тройным эксцентриситетом

Корпус	Углеродистая сталь	От -40 до +425
	Нержавеющая сталь	От -70 до +565
Диск	20Л, 20ГЛ, 10Х18Н9Л, 10Х17Н13М2
Шток	20Л, 20ГЛ, 10Х18Н9Л, 10Х17Н13М2
Седло	10Х18Н9Л+ТРГ
Набивка	Гибкий графит
Набивной сальник	Сталь 20, 08х18н10т

Габаритные размеры затвора фланцевого дискового поворотного ЗД.001-ЗР с тройным эксцентриситетом.

Ру, МПа	Ду, мм	L	H	H1		D	D1		D2		Z-ф		h		Вес, кг
1,0	50	108	112	248		155	125		99		4-18		2		8,6
	65	112	115	265		175	145		118		4-18		2		10,3
	80	114	120	335		190	160		132		8-18		2		11,25
	100	127	140	350		210	180		156		8-18		2		14,8
	125	140	170	370		240	210		184		8-18		2		19,2
	150	140	180	450		275	240		211		8-23		2		25,8
	200	152	210	480		330	295		266		8-23		2		37
	250	165	240	590		385	350		319		12-23		2		53
	300	178	290	640		435	400		370		12-23		2		68
	350	190	320	690		495	460		429		16-23		2		95
	400	216	350	720		560	515		480		16-25		2		128
	450	222	380	760		610	565		530		20-25		2		158
	500	229	410	790		665	620		582		20-25		2		205
	600	267	470	870		775	725		682		20-30		2		305
	700	292	550	1050		890	840		794		24-30		2		420
	800	318	640	1140		1005	950		901		24-34		2		560
	900	330	710	1210		1105	1050		1001		28-34		2		780
	1000	410	770	1290		1215	1160		1112		28-34		2		920
	1200	470	875	1485		1445	1380		1328		32-39		2		1000
	1400	530	970	1560		1670	1590		1530		36-42		2		1370
	1600	600	1100	1540		1910	1820		1750		40-48			2	2020
1,6	50	108	112	248		155	125		99		4-18			2	9
	65	112	115	265		175	145		118		4-18			2	11
	80	114	120	335		190	160		132		8-18			2	12,3
	100	127	140	350		210	180		156		8-18			2	16
	125	140	170	370		240	210		184		8-18			2	22,6
	150	140	180	450		275	240		211		8-23			2	28,8
	200	152	210	480		330	295		266		12-23			2	43
	250	165	240	590		400	355		319		12-25			2	63
	300	178	290	640		455	410		370		12-25			2	85
	350	190	320	690		515	470		429		16-30			2	105
	400	216	350	720		575	525		480		16-30			2	145
	450	222	380	760		635	585		548		20-30			2	192
	500	229	410	790		700	650		609		20-34			2	245
	600	267	470	870		835	770		720		20-41			2	380
	700	292	550	1050		905	840		794		24-41			2	487
	800	318	640	1140		1015	950		901		24-41			2	690
	900	330	710	1210		1115	1050		1001		28-41			2	792
	1000	410	770	1290		1250	1170		1112		28-48			2	1030
	1200	470	875	1485		1480	1390		1328		32-48			2	1150
	1400	530	970	1560		1680	1590		1530		36-48			2	1580
	1600	600	1100	1540		1925	1820		1750		40-55			2	2300
2,5	50	108	112		248	155		125		99		4-18		2	10,5
	65	112	115		265	175		145		118		8-18		2	11,5
	80	114	120		335	190		160		132		8-18		2	14
	100	127	140		350	225		190		156		8-22		2	18,5
	125	140	170		370	265		220		184		8-26		2	26
	150	140	180		450	295		250		211		8-26		2	32
	200	152	210		480	355		310		274		12-26		2	47,3
	250	165	240		590	420		370		330		12-30		2	73
	300	178	290		640	480		430		389		16-30		2	95
	350	190	320		690	545		490		448		16-33		2	123
	400	216	350		720	605		550		503		16-36		2	175
	450	222	380		760	655		600		548		20-36		2	212
	500	229	410		790	725		660		609		20-36		2	270
	600	267	470		870	835		770		720		20-39		2	418
	700	292	550		1050	950		875		820		24-42		2	500
	800	318	640		1140	1065		990		928		24-48		2	710
	900	330	710		1210	1175		1090		1028		28-48		2	870
	1000	410	770		1290	1300		1210		1140		28-55		2	1150
	1200	470	875		1485	1520		1420		1350		32-58		2	1260

Габаритные размеры затвора межфланцевого дискового поворотного ЗД.001-ЗР с тройным эксцентриситетом.

Ру, МПа	Ду, мм	L	H	H1	D	D1	Z-ф	Вес, кг
1,0	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-23	17,7
	200	71	210	480	268	295	8-23	24,7
	250	76	240	590	320	350	12-23	38
	300	83	290	640	370	400	12-23	54
	350	92	320	690	430	460	16-23	68
	400	102	350	720	482	515	16-25	100
	450	114	380	760	532	565	20-25	120
	500	127	410	790	585	620	20-25	154
	600	154	470	870	685	725	20-30	233
	700	165	550	1050	800	840	24-30	310
	800	190	640	1140	905	950	24-34	500
	900	203	710	1210	1005	1050	28-34	600
	1000	216	770	1290	1110	1160	28-34	700
	1200	254	875	1485	1330	1380	32-41	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-54	1550
1,6	50	43	112	248	102	125	4-18	6,5
	65	46	115	265	122	145	4-18	7,65
	80	49	120	335	133	160	8-18	8,5
	100	56	140	350	158	180	8-18	9,7
	125	64	170	370	184	210	8-18	13,5
	150	70	180	450	212	240	8-22	17,7
	200	71	210	480	268	295	12-22	24,7
	250	76	240	590	320	355	12-26	38
	300	83	290	640	370	410	12-26	54
	350	92	320	690	430	470	16-26	68
	400	102	350	720	482	525	16-30	100
	450	114	380	760	532	585	20-30	120
	500	127	410	790	585	650	20-33	154
	600	154	470	870	685	770	20-36	233
	700	165	550	1050	800	840	24-36	310
	800	190	640	1140	905	950	24-39	500
	900	203	710	1210	1005	1050	28-39	600
	1000	216	770	1290	1110	1170	28-42	700
	1200	254	875	1485	1330	1390	32-48	760
	1400	279	970	1560	1530	1590	36-48	1050
	1600	318	1100	1540	1750	1820	40-56	1550
2,5	50	43	112	248	102	125	4-18	7,2
	65	46	115	265	122	145	8-18	8,5
	80	49	120	335	133	160	8-18	9,5
	100	56	140	350	158	190	8-22	10,5
	125	64	170	370	184	220	8-26	15
	150	70	180	450	212	250	8-26	19,5
	200	71	210	480	268	310	12-26	27
	250	76	240	590	330	370	12-30	42
	300	83	290	640	390	430	16-30	60
	350	92	320	690	450	490	16-33	75
	400	102	350	720	505	550	16-36	110
	450	114	380	760	555	600	20-36	132
	500	127	410	790	610	660	20-36	170
	600	154	470	870	720	770	20-39	256
	700	165	550	1050	820	875	24-42	340
	800	190	640	1140	930	990	24-48	550
	900	203	710	1210	1030	1090	28-48	660
	1000	216	770	1290	1140	1210	28-56	770

Габаритные размеры затвора дискового поворотного ЗД.001-ЗР

с тройным эксцентриситетом под приварку.

Ру, МПа	Ду, мм	L	H	H1	Вес, кг
1,0	80	180	85	186	6,9
	100	190	100	239	8,7
	125	200	113	252	18
	150	210	130	284	23
	200	230	205	307	31,4
	250	250	235	337	50
	300	270	275	392	65
	350	290	309	435	80
	400	310	346	481	102
	450	330	392	521	120
	500	350	427	568	165
	600	390	507	698	300
	700	430	572	903	440
	800	470	638	967	600
	900	510	700	1175	760
	1000	550	765	1240	960
	1200	630	860	1350	1400
1,6	80	180	85	186	6,9
	100	190	100	239	8,7
	125	200	113	252	18
	150	210	130	284	23
	200	230	205	307	31,4
	250	250	235	337	50
	300	270	275	392	65
	350	290	309	435	80
	400	310	346	481	102
	450	330	392	521	120
	500	350	427	568	165
	600	390	507	698	300
	700	430	572	903	440
	800	470	638	967	600
	900	510	700	1175	760
	1000	550	765	1240	960
	1200	630	860	1350	1400
2,5	80	180	85	186	7,3
	100	190	100	239	9
	125	200	113	252	19,5
	150	210	130	284	24
	200	230	205	307	33
	250	250	235	337	52
	300	270	275	392	68
	350	290	309	435	85
	400	310	346	481	107
	450	330	392	521	126
	500	350	427	568	173
	600	390	507	698	315
	700	430	572	903	460
	800	470	638	967	630
	900	510	700	1175	800
	1000	550	765	1240	1010
	1200	630	860	1350	1485

Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Корпус сварной выточен из цельного круга.

Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.

Затвор с двойным эксцентриситетом является оптимальным вариантом для использования в промышленности, объектах энергетики, нефтехимической отрасли и АЭС.

Может устанавливаться в сложных условиях работы, на средние и высокие давления и температуры для воды, газа, пара, нефтепродуктов, спиртов, щелочей, кислот.

Технические характеристики

Рабочее давление	От 0,6 до 6,3 МПа
Установка на трубопроводы	от 32 до 2400 мм
Тип управления	рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок	срок 18 мес. (по паспорту)
Расположение в пространстве	любое
Количество циклов безотказной работы с учетом замены уплотнения	не менее 40 000
Срок эксплуатации	30 лет
Срок службы уплотнения	От 3 до 5 лет
Тип соединения	фланцевый, межфланцевый, под приварку
Герметичность запирания для жидкостей по классу «А», для газообразных сред по классу «B» ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	82	96	113	127	149	177	203	264	318	375	418	484	590	690
L	53	58	60	68	69	69	74	93	106	106	106	112	192	178
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25
Вес,кгPN16	3,1	3,9	4,7	6,2	7,8	10,4	13,2	24,5	41,5	51,3	61,3	84	149	224

СКАЧАТЬ

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D PN16		160	180	195	215	245	280	335	405	460	520	580	710	840
D1 PN16		125	145	160	180	210	240	295	355	410	470	525	650	770
n-d PN16	4-18	4-18	4-18	4-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-39
L* PN16	86/89	98	104	112	117	121	126	149	164	166	170	184	280	267
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25

СКАЧАТЬ

[~DETAIL_TEXT] =>

Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Корпус сварной выточен из цельного круга.

Технические характеристики

Рабочее давление	От 0,6 до 6,3 МПа
Установка на трубопроводы	от 32 до 2400 мм
Тип управления	рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок	срок 18 мес. (по паспорту)
Расположение в пространстве	любое
Количество циклов безотказной работы с учетом замены уплотнения	не менее 40 000
Срок эксплуатации	30 лет
Срок службы уплотнения	От 3 до 5 лет
Тип соединения	фланцевый, межфланцевый, под приварку
Герметичность запирания для жидкостей по классу «А», для газообразных сред по классу «B» ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	82	96	113	127	149	177	203	264	318	375	418	484	590	690
L	53	58	60	68	69	69	74	93	106	106	106	112	192	178
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25
Вес,кгPN16	3,1	3,9	4,7	6,2	7,8	10,4	13,2	24,5	41,5	51,3	61,3	84	149	224

СКАЧАТЬ

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D PN16		160	180	195	215	245	280	335	405	460	520	580	710	840
D1 PN16		125	145	160	180	210	240	295	355	410	470	525	650	770
n-d PN16	4-18	4-18	4-18	4-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-39
L* PN16	86/89	98	104	112	117	121	126	149	164	166	170	184	280	267
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25

СКАЧАТЬ

[~DETAIL_TEXT] =>

Краны шаровые предназначены для установки в качестве запорных устройств на технологических линиях химических, нефтеперерабатывающих, целлюлозно – бумажных и других производств с жидкими, газообразными, в том числе агрессивными, рабочими сред. Шаровый кран отличается повышенной надежностью и разборной ( ремонтопригодной ) конструкцией.

На данный момент ООО "НПО "НАУКА" является официальным представителем компании ABO Valve s.r.o. на территории Российской Федерации

Шаровой кран – это трубопроводный кран со сферической формой запирающего или регулирующего элемента. Данный вид регулятора широко применяется в трубопроводах, предназначенных для транспортировки и подачи воды, нефти или газа. У шаровых кранов есть два рабочих положения – это Открыто и Закрыто. Подвижной элемент крана – сферическая пробка с круглым отверстием в оси. Для полного включения/выключения осуществляется его поворот на 90 градусов.

Существуют два типа шаровых кранов: полнопроходные и неполнопроходные. В полнопроходном кране отверстие шара равно внутреннему диаметру трубопровода. У неполопроходных кранов диаметр отверстия шара на один типоразмер меньше, чем у трубопровода.

По типу присоединения шаровые краны делятся на фланцевые, муфтовые и под приварку. Фланцевые шаровые краны способны выдержать высокие нагрузки. Основная сфера их применения – трубопроводы с частичной сборкой и разборкой и в тех помещениях, где запрещена сварка. Обычно их устанавливают на трубы диаметром более 50 мм. Краны с муфтовым соединением широко распространены в сфере жилищно-коммунального хозяйства. Их главная особенность – наличие конической или цилиндрической резьбы, которая может быть, как внутренней, так и внешней. Обычно их устанавливают на водопровод, а также на радиатор в качестве запорной арматуры. Краны под приварку прикрепляются с помощью сварочного аппарата. Данный вид кранов считается одним из самых прочных и широко используется в промышленных трубопроводах. Его главное достоинство – сохранение прочности и герметичности соединения.

Следует отметить, что шаровые краны часто могут применяться для работы с агрессивной средой. Поэтому корпус часто делают из чугуна или нержавеющей стали. Шар может быть изготовлен из стали, керамики или латуни. Данные виды материалов наиболее устойчивы к воздействию коррозии. Помимо металлических существуют еще и модели из полипропилена, предназначенные для пластиковых труб. При их установке следует учесть, что они менее прочны, и не пригодны для сред с температурой более 60 градусов.

Главными достоинствами шаровых кранов являются большой выбор размеров и возможность встраивания во все виды трубопроводов, без нарушения герметичности. Они приспособлены как для работы с жидкими и газообразными веществами, так и с содержащими твердые частицы веществами. Температуры веществ также могут варьироваться от сверхвысоких до сверхнизких. Благодаря этому шаровые краны широко используются в энергетике, нефтегазовой сфере и системе жилищно-коммунального хозяйства, прежде всего, в водоснабжении и канализации. В процессе эксплуатации следует учесть возможность нарушения герметичности и непроизвольного раскрытия разъемов в случае несоблюдения инструкций.

Шаровые краны ABO

Размер:	условный диаметр Ду: 8 - 150 условное давление: до PN 70
Материал корпуса:	нержавеющая сталь AISI 316
Рукоятка	сталь, полимерное покрытие
Уплотнение	PTFE
Шар	сталь AISI 316
Температурный диапазон:	-50°C +200°С
Применение:	вода, горячая вода, воздух, пищевая промышленность, химия, промышленность
Возможности управления:	ручное управление, электропривод, сервопривод.

[~DETAIL_TEXT] =>

Шаровые краны ABO

Размер:	условный диаметр Ду: 8 - 150 условное давление: до PN 70
Материал корпуса:	нержавеющая сталь AISI 316
Рукоятка	сталь, полимерное покрытие
Уплотнение	PTFE
Шар	сталь AISI 316
Температурный диапазон:	-50°C +200°С
Применение:	вода, горячая вода, воздух, пищевая промышленность, химия, промышленность
Возможности управления:	ручное управление, электропривод, сервопривод.

Клапан обратный одностворчатый стальной межфланцевый используется для защиты трубопровода от обратного потока рабочей среды. Открытие клапана происходит под давлением рабочей среды, а при движении среды в обратном направлении диск клапана автоматически закрывается. Обратный одностворчатый клапан представлен в большом количестве типоразмеров, соответствующих широкому спектру технологических задач.

Назначение:

Предотвращение обратного потока рабочей среды в трубопроводных системах
тепло- и водоснабжения, отопления, водоподготовки.

[~DETAIL_TEXT] =>

Назначение:

Комплект термометров сопротивления платиновых КТС-Б (Госреестр СИ РФ № 43096-09) предназначен для измерения разности температур и значений температур в продающем и обратном трубопроводах систем теплоснабжения. Применяется в составе теплосчетчиков и информационно-измерительных системах учета количества теплоты.

Комплект КТС-Б подбирается из термометров сопротивления платиновых (далее ТС)

Технические характеристики

Обозначение	КТС-Б
Диапазон измерения температуры, 0С	0-160
Диапазон измеряемых разностей температур, 0С	tmin - 150
Минимальная разноcть температур tmin, 0C	3
Предел допускаемой относительной погрешности при измерении температуры ТС комплекта, 0С	+/-(0,3+0,005*ltl)
Рекомендуемый измерительный ток, мА	1,0
Сопротивление внутренних проводов, не более, Ом	0,05
Минимальная глубина погружения, мм	45
Условное рабочее давление, МПа	0,6
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP65
Устойчивость к механическим воздействиям	#2 по ГОСТ Р 52931-2008
Средний срок службы	12
Межповерочный интервал	4 года
Гарантийный срок эксплуатации со дня ввода комплектов в эксплуатацию	48 мес.

[~DETAIL_TEXT] =>

Комплект КТС-Б подбирается из термометров сопротивления платиновых (далее ТС)

Технические характеристики

Обозначение	КТС-Б
Диапазон измерения температуры, 0С	0-160
Диапазон измеряемых разностей температур, 0С	tmin - 150
Минимальная разноcть температур tmin, 0C	3
Предел допускаемой относительной погрешности при измерении температуры ТС комплекта, 0С	+/-(0,3+0,005*ltl)
Рекомендуемый измерительный ток, мА	1,0
Сопротивление внутренних проводов, не более, Ом	0,05
Минимальная глубина погружения, мм	45
Условное рабочее давление, МПа	0,6
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP65
Устойчивость к механическим воздействиям	#2 по ГОСТ Р 52931-2008
Средний срок службы	12
Межповерочный интервал	4 года
Гарантийный срок эксплуатации со дня ввода комплектов в эксплуатацию	48 мес.

Теплосчетчики ТСК-ТК могут быть применены на объектах теплоэнергетического, промышленного и коммунально-бытового комплекса в составе узлов учета, информационно-измерительных систем и измерительных комплексов. Обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:

текущее время и дата;
время работы и остановки счета количества теплоносителя и тепловой энергии;
тепловая энергия и мощность;
масса и объем теплоносителя;
объемный и массовый расход теплоносителя;
температура и разность температур теплоносителя;
избыточное давление теплоносителя;
температура холодной воды и воздуха.

[~DETAIL_TEXT] =>

текущее время и дата;
время работы и остановки счета количества теплоносителя и тепловой энергии;
тепловая энергия и мощность;
масса и объем теплоносителя;
объемный и массовый расход теплоносителя;
температура и разность температур теплоносителя;
избыточное давление теплоносителя;
температура холодной воды и воздуха.

Теплосчётчики Т34М (№ 71633-18) предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоcнабжения, хранения, отображения и передачи результатов измерений.

Теплосчётчики Т34М соответствуют требованиям ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ от 18.11.2013 г. № 1034), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства от 17.03.2014 г. N 99/пр).

Принцип действия теплосчётчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.

Теплосчетчики обеспечивают представление на встроенное табло, а также посредством интерфейса USB, RS232, RS485, Ethernet или GSM/GPRS на внешние устройства, следующей информации:

текущих, часовых, суточных, месячных, итоговых на конец каждых суток и нарастающим итогом показаний количества теплоты (тепловой энергии), тепловой мощности, массы, объёма, объёмного и массового расхода, температуры, разности температур, давления, времени работы (счёта и отсутствия счёта количества теплоты);
текущего времени и даты, идентификационных данных встроенного программного обеспечения, контрольной суммы калибровочных коэффициентов, параметров настройки;

Теплосчётчик является комбинированным средством измерений, состоящим из функциональных блоков (составных частей) – средств измерений утверждённых типов:

тепловычислителя ТВ7-04.1М комплектации Лайт, обеспечивающего измерение тепловой энергии и количества теплоносителя в открытой или закрытой теплосистеме;
ультразвуковых и электромагнитных расходомеров-счетчиков;

[~DETAIL_TEXT] =>

текущих, часовых, суточных, месячных, итоговых на конец каждых суток и нарастающим итогом показаний количества теплоты (тепловой энергии), тепловой мощности, массы, объёма, объёмного и массового расхода, температуры, разности температур, давления, времени работы (счёта и отсутствия счёта количества теплоты);
текущего времени и даты, идентификационных данных встроенного программного обеспечения, контрольной суммы калибровочных коэффициентов, параметров настройки;

тепловычислителя ТВ7-04.1М комплектации Лайт, обеспечивающего измерение тепловой энергии и количества теплоносителя в открытой или закрытой теплосистеме;
ультразвуковых и электромагнитных расходомеров-счетчиков;

Датчики ИД предназначены для преобразования значения избыточного давления газов и жидкостей в электрический выходной сигнал.

Датчики данного исполнения обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20) мА с линейно возрастающей характеристикой (модификация ИД-S).

Корпус датчиков давления изготовлен из нержавеющей стали.

	Параметр	Значение
1	Тип датчика	ИД
2	Модификация датчика	S, St
3	Диапазон измерения	от 0,6 МПа до 2,5 МПа
4	Предел основной приведенной погрешности, %:	± 0,5 % ± 1 %
7	Присоединение к процессу	М20х1,5; G1/2" и другая резьба по согласованию
8	Исполнение корпуса	Д– с дросселем

[~DETAIL_TEXT] =>

Корпус датчиков давления изготовлен из нержавеющей стали.

	Параметр	Значение
1	Тип датчика	ИД
2	Модификация датчика	S, St
3	Диапазон измерения	от 0,6 МПа до 2,5 МПа
4	Предел основной приведенной погрешности, %:	± 0,5 % ± 1 %
7	Присоединение к процессу	М20х1,5; G1/2" и другая резьба по согласованию
8	Исполнение корпуса	Д– с дросселем

Блок Тепловой Защиты (БТЗ) - предназначен для защиты от перегрева обмоток двигателей как при медленно нарастающих, так и быстро нарастающих тепловых перегрузках. Отключает двигатель в случаях обрыва фазы или короткого замыкания.

БТЗ является частью системы температурной защиты, включающей в себя температурный датчик (терморезистор), БТЗ, контактное (ПМЛ) или бесконтактное (ФЦ-0620, ПБР и т.д) коммутирующее устройство для отключения обмоток электродвигателя.

Прибор имеет возможность передачи информации в контроллер или на центральный терминал через клеммы 5,6 по гальванически развязанному каналу с помощью оптрона.

Технические характеристики:

Максим. ток цепи сигнализации- 20 мА, напряжение 24 В.
Питание от сети переменного тока ≈220 В, 50 Гц.
Потребляемая мощность 2 Вт.
Габаритные размеры 45х120х76.
Масса не более 0.1 кг.
Цена 2 500 рублей с НДС.

[~DETAIL_TEXT] =>

Технические характеристики:

Максим. ток цепи сигнализации- 20 мА, напряжение 24 В.
Питание от сети переменного тока ≈220 В, 50 Гц.
Потребляемая мощность 2 Вт.
Габаритные размеры 45х120х76.
Масса не более 0.1 кг.
Цена 2 500 рублей с НДС.

Источники питания С-24 и С2-24 (далее-источник) предназначены для электропитания преобразователей давления типа КРТ и других типов преобразователей температуры и других типов преобразователей температуры и других устройств.

Источник устойчив и прочен к механическим воздействиям группы механического исполнения М2 по ГОСТ 30631-99 (синусоидальная вибрация частотой от 5 до 100Гц при максимальной амплитуде ускорения 5м.с-2 (0,5 g) при температуре окружающего воздуха от минус 10 до плюс 50ºС и относительной влажности (верхнее значение) 95% при 35ºС .

Модификации прибора:

С-24 – одноканальный с двумя гальванически связанными выходами (С-24, С-24-01, С-24-02, С-25-03)
С2-24 – двухканальный с двумя гальванически развязанными выходами (С2-24,С2-24-01)

Технические характеристики:

Предел допускаемой погрешности отклонения выходного напряжения от номинального – не более ±15%.
Электрическое питание источников – от сети переменного тока напряжением (220-33+22) В и частотой (50±1)Гц.
Пульсация выходного напряжения (двойная амплитуда) при номинальном токе нагрузки не более 20мВ.
Потребляемая мощность при номинальном токе нагрузки – не более 4,5 В•А для С-24, не более 7,5 В•А для С2-24.
Габаритные размеры – 53х89х70.
Масса – не более 0,1кг.
По защищенности от проникновения внутрь посторонних твердых частиц источники должны быть выполнены в исполнении IP20 по ГОСТ 14254-96
С-24 – одноканальное; С2-24 – двухканальное невосстанавливаемое, неремонтируемое, однофункциональное изделие.
Средний срок службы С2-24, С-24 – 10 лет.
Содержание цветных металлов и их сплавов для исполнений прибора:
Медь и сплавы на медной основе - 0,05 кг
Олово и оловянно-свинцовые сплавы - 0,006 кг

[~DETAIL_TEXT] =>

Модификации прибора:

С-24 – одноканальный с двумя гальванически связанными выходами (С-24, С-24-01, С-24-02, С-25-03)
С2-24 – двухканальный с двумя гальванически развязанными выходами (С2-24,С2-24-01)

Технические характеристики:

Предел допускаемой погрешности отклонения выходного напряжения от номинального – не более ±15%.
Электрическое питание источников – от сети переменного тока напряжением (220-33+22) В и частотой (50±1)Гц.
Пульсация выходного напряжения (двойная амплитуда) при номинальном токе нагрузки не более 20мВ.
Потребляемая мощность при номинальном токе нагрузки – не более 4,5 В•А для С-24, не более 7,5 В•А для С2-24.
Габаритные размеры – 53х89х70.
Масса – не более 0,1кг.
По защищенности от проникновения внутрь посторонних твердых частиц источники должны быть выполнены в исполнении IP20 по ГОСТ 14254-96
С-24 – одноканальное; С2-24 – двухканальное невосстанавливаемое, неремонтируемое, однофункциональное изделие.
Средний срок службы С2-24, С-24 – 10 лет.
Содержание цветных металлов и их сплавов для исполнений прибора:
Медь и сплавы на медной основе - 0,05 кг
Олово и оловянно-свинцовые сплавы - 0,006 кг

Ультразвуковой расходомер РУС-1

отличается расширенными функциональными возможностями: встроенным архивом, возможностью работы с двумя парами датчиков на одном трубопроводе. Может использоваться как самостоятельный прибор для измерения расхода, например, на магистральных трубопроводах хозпитьевой воды или в составе теплосчетчиков для определения количества потребленного тепла на теплосетевых магистралях.
Выходные сигналы: импульсный (вес импульса задается пользователем), RS232/485, USB, поддерживается протокол ModBUS RTU; опционально токовый выход 4-20 (0-5) мА. Токовый вход 4-20 мА для подключения датчиков давления.
Ультразвуковой расходомер РУС-1 производит измерение объемного расхода на 1-ом или 2-ух трубопроводах, производится в раздельном исполнении: электронный блок может быть установлен в помещении оператора на расстоянии 200 метров от первичного преобразователя (УПР).
Максимальный диаметр трубопровода - 1800 мм. Прибор поставляется вместе с УПР (отрезком трубы с установленными датчиками) или в "беструбном" варианте (электронный блок с датчиками) для самостоятельной врезки в существующий трубопровод. При этом необходимо использовать соответствующие приспособления- монтажные комплекты типа ПР, которые также поставляются нашим предприятием.

[~DETAIL_TEXT] =>

Ультразвуковой расходомер РУС-1

отличается расширенными функциональными возможностями: встроенным архивом, возможностью работы с двумя парами датчиков на одном трубопроводе. Может использоваться как самостоятельный прибор для измерения расхода, например, на магистральных трубопроводах хозпитьевой воды или в составе теплосчетчиков для определения количества потребленного тепла на теплосетевых магистралях.
Выходные сигналы: импульсный (вес импульса задается пользователем), RS232/485, USB, поддерживается протокол ModBUS RTU; опционально токовый выход 4-20 (0-5) мА. Токовый вход 4-20 мА для подключения датчиков давления.
Ультразвуковой расходомер РУС-1 производит измерение объемного расхода на 1-ом или 2-ух трубопроводах, производится в раздельном исполнении: электронный блок может быть установлен в помещении оператора на расстоянии 200 метров от первичного преобразователя (УПР).
Максимальный диаметр трубопровода - 1800 мм. Прибор поставляется вместе с УПР (отрезком трубы с установленными датчиками) или в "беструбном" варианте (электронный блок с датчиками) для самостоятельной врезки в существующий трубопровод. При этом необходимо использовать соответствующие приспособления- монтажные комплекты типа ПР, которые также поставляются нашим предприятием.

К обновленной версии расходомера РУС-1А теперь можно заказать и GPRS модем. Оба прибора имеют автономное питание!

Функциональные возможности

Комплект расходомера с GPRS модемом "РУС-GPRS" может устанавливаться в удаленных местах, где нет возможности провести сетевое питание к электронным приборам: дачные поселки, удаленные системы водоснабжения и др.
Передача данных осуществляется на FTP-сервер, через GPRS канал либо с помощью SMS сообщений. FTP-сервер может создать сам пользователь. Способ и периодичность отправки данных пользователь задает при настройке GPRS-модема, также можно настроить передачу тревожного сообщения о несанкционированном вскрытии шкафа (двери), если подключить "сухой контакт" или герконовый датчик к модему.
Ресурс батареи расходомера РУС-1А составляет от 4 до 8 лет. Ресурс GPRS-модема рассчитан примерно на 1000 сообщений, т.е. если передавать данные один раз в сутки, то ресурса батареи модема хватит на 3 года.
Ультразвуковой расходомер РУС-1А имеет встроенный архив почасовых значений расхода, импульсный выход, USB порт. Изменение настроечных параметров производится через USB порт с помощью компьютера (ноутбука).
При поставке все приборы индивидуально настраиваются и проходят процедуру проливки. Производятся как в раздельном исполнении, так и в исполнении "компакт" (электронный блок жестко закреплен на УПР).

Использование как автономный теплосчетчик

Совместно с тепловычислителем, например, ВКТ7, имеющим питание также от батареи, комплект можно использовать как полностью автономный теплосчетчик, который удобно монтировать в подвалах жилых домов. При этом подводить питание к теплосчетчику не требуется! Соответственно нет затрат на кабель, значительно сокращается время установки теплосчетчика.

Ограничения

Ультразвуковой расходомер РУС-1А имеет все преимущества ультразвукового расходомера за исключением ограничения по диаметру в стандартном исполнении максимальный Ду 300 мм, при условии установки датчиков ПЭП по хорде и под углом 60° максимально возможный диаметр установки -600 мм. Ультразвуковые расходомеры РУС-1А выпускаются нашим предприятием с 2009 года. Уникальная схемотехника и оригинальное программное обеспечение позволило создать ультразвуковой время-импульсный расходомер, работающий от литиевой батареи 3,6 В.

Ультразвуковой расходомер РУС-1А отлично зарекомендовал в работе на объектах и пользуется большой популярностью у наших партнеров и потребителей как недорогой, надежный и удобный в эксплуатации прибор.

[~DETAIL_TEXT] =>

Функциональные возможности

Комплект расходомера с GPRS модемом "РУС-GPRS" может устанавливаться в удаленных местах, где нет возможности провести сетевое питание к электронным приборам: дачные поселки, удаленные системы водоснабжения и др.
Передача данных осуществляется на FTP-сервер, через GPRS канал либо с помощью SMS сообщений. FTP-сервер может создать сам пользователь. Способ и периодичность отправки данных пользователь задает при настройке GPRS-модема, также можно настроить передачу тревожного сообщения о несанкционированном вскрытии шкафа (двери), если подключить "сухой контакт" или герконовый датчик к модему.
Ресурс батареи расходомера РУС-1А составляет от 4 до 8 лет. Ресурс GPRS-модема рассчитан примерно на 1000 сообщений, т.е. если передавать данные один раз в сутки, то ресурса батареи модема хватит на 3 года.
Ультразвуковой расходомер РУС-1А имеет встроенный архив почасовых значений расхода, импульсный выход, USB порт. Изменение настроечных параметров производится через USB порт с помощью компьютера (ноутбука).
При поставке все приборы индивидуально настраиваются и проходят процедуру проливки. Производятся как в раздельном исполнении, так и в исполнении "компакт" (электронный блок жестко закреплен на УПР).

Использование как автономный теплосчетчик

Ограничения

В июне 2011 года наше предприятие запустило в серийное производство расходомер РУС-1 в исполнении 1 Exib IIB T4 Gb X.

Ультразвуковой расходомер РУС-1 Exib IIB T4 Gb X предназначен для коммерческого или оперативного учета в автоматизированных системах управления технологическими процессами транспортирования, хранения, переработки и приготовления-отправки товарных продуктов на нефтебазах, товарно-сырьевых хозяйствах НПЗ и предприятиях топливно-энергетического комплекса.

Приборы будут производиться в одноканальном исполнении, позволяют производить измерения, архивирование и выдачу на внешние интерфейсы измеряемой информации по текущему расходу нефтепродуктов или других жидкостей.

Комплект из электронного блока взрывозащищенного исполнения и УПР, могут устанавливаться в взрывоопасных зонах В-1 и В-1а, где возможно образование смесей паров нефтепродуктов с воздухом категории IIB, температурной группы Т5 включительно согласно ГОСТ Р 51330.10. Маркировка взрывозащиты прибора 1 Exib IIB T4 Gb X по ГОСТ Р 51330.0.

Блок питания БП и барьеры искрозащиты БИС должны устанавливаться вне взрывобезопасной зоны. Они соединяются с электронным блоком с помощью кабельных устройств через барьеры искрозащиты БИС.

Питание прибора осуществляется от внешнего источника питания 4,0 В стабилизированного напряжения постоянного тока. Включен в состав теплосчетчиков РСТ и ТСК-7.

[~DETAIL_TEXT] =>

В июне 2011 года наше предприятие запустило в серийное производство расходомер РУС-1 в исполнении 1 Exib IIB T4 Gb X.

Оптимальный вариант для использования в составных теплосчетчиках для общедомового учета и стандартных условий эксплуатации.
Предназначен для учета холодной и горячей воды в системах ЖКХ и технологического учета в промышленности.

Функциональные возможности:

компактное исполнение
исполнение с индикатором или без индикатора
простое одноуровневое меню
сохранение в памяти информации о накопленном объеме и программируемых параметрах при отключении питания
индикация кодов ошибок измерения и программирования

вывод информации: частотно-импульсный: 0-1000 Гц; по заказу токовый выход: 0-5 или 4-20 mА; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч).

[~DETAIL_TEXT] =>

Оптимальный вариант для использования в составных теплосчетчиках для общедомового учета и стандартных условий эксплуатации.
Предназначен для учета холодной и горячей воды в системах ЖКХ и технологического учета в промышленности.

Функциональные возможности:

компактное исполнение
исполнение с индикатором или без индикатора
простое одноуровневое меню
сохранение в памяти информации о накопленном объеме и программируемых параметрах при отключении питания
индикация кодов ошибок измерения и программирования

вывод информации: частотно-импульсный: 0-1000 Гц; по заказу токовый выход: 0-5 или 4-20 mА; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч).

Электромагнитный расходомер NORDIS

Для промышленного применения в различных условиях эксплуатации и климатических зонах.
Предназначен для работы в тяжелых условиях для измерения различных электропроводных жидкостей, в том числе агрессивных.

Функциональные возможности:

работа с различными жидкостями, в том числе и с агрессивными средами (кислоты, щелочи и тп.)
работа расходомера в затопленном состоянии глубиной до 3-х метров для исполнения защиты корпуса IP68
широкий выбор материала электродов (316L, хастеллой (C, B), Ti, Ta, Pt)
исполнения расходомеров с футеровкой из различных материалов, стойких к агрессивным жидкостям и способных выдерживать температуру до 250С°.
измерение потока в прямом и обратном направлении, определение заполнения трубопровода, оповещение о нештатных ситуациях
вывод информации: импульсный выход, токовый выход 4-20мА, RS485 ModBus RTU; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч), скорость потока (м/с).

[~DETAIL_TEXT] =>

Электромагнитный расходомер NORDIS

Для промышленного применения в различных условиях эксплуатации и климатических зонах.
Предназначен для работы в тяжелых условиях для измерения различных электропроводных жидкостей, в том числе агрессивных.

Функциональные возможности:

работа с различными жидкостями, в том числе и с агрессивными средами (кислоты, щелочи и тп.)
работа расходомера в затопленном состоянии глубиной до 3-х метров для исполнения защиты корпуса IP68
широкий выбор материала электродов (316L, хастеллой (C, B), Ti, Ta, Pt)
исполнения расходомеров с футеровкой из различных материалов, стойких к агрессивным жидкостям и способных выдерживать температуру до 250С°.
измерение потока в прямом и обратном направлении, определение заполнения трубопровода, оповещение о нештатных ситуациях
вывод информации: импульсный выход, токовый выход 4-20мА, RS485 ModBus RTU; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч), скорость потока (м/с).

Затворы дисковые поворотные ЗД.001-ЗР с манжетой из эластомера

Затворы предназначены для запирания и регулирования потока рабочей среды в промышленных трубопроводах. Конструкция с симметричным диском и сменной эластомерной манжетой обеспечивает герметичное перекрытие потока в обоих направлениях.

Назначение и рабочие среды

Затворы применяются для воды, воздуха, нефтепродуктов, газа и химических сред, совместимых с материалами проточной части. Монтажное положение на трубопроводе выбирается с учетом проекта и типа привода.

Основные характеристики

условный проход: от DN 32 до DN 1400;
условное давление: от 0,6 до 1,6 МПа;
температура рабочей среды: от -25 до +150 °C;
герметичность в закрытом положении: класс «А» по ГОСТ 9544;
управление: рукоятка, редуктор или привод;
материал корпуса: чугун или сталь;
материал манжеты: EPDM, NBR или VITON;
материал диска: латунь, алюминиевая бронза, нержавеющая сталь или чугун;
гарантийный срок: 12 месяцев.

Преимущества

малые масса и строительная длина;
высокая пропускная способность и небольшое гидравлическое сопротивление;
запорная и регулирующая функции в одном изделии;
герметичное перекрытие потока в обоих направлениях;
подбор исполнения манжеты и диска под рабочую среду.

Для выбора диаметра, материалов проточной части, типа управления и исполнения используйте техническую документацию во вкладке «Документация» или направьте исходные данные менеджеру.

[~DETAIL_TEXT] =>

Затворы дисковые поворотные ЗД.001-ЗР с манжетой из эластомера

Назначение и рабочие среды

Основные характеристики

условный проход: от DN 32 до DN 1400;
условное давление: от 0,6 до 1,6 МПа;
температура рабочей среды: от -25 до +150 °C;
герметичность в закрытом положении: класс «А» по ГОСТ 9544;
управление: рукоятка, редуктор или привод;
материал корпуса: чугун или сталь;
материал манжеты: EPDM, NBR или VITON;
материал диска: латунь, алюминиевая бронза, нержавеющая сталь или чугун;
гарантийный срок: 12 месяцев.

Преимущества

малые масса и строительная длина;
высокая пропускная способность и небольшое гидравлическое сопротивление;
запорная и регулирующая функции в одном изделии;
герметичное перекрытие потока в обоих направлениях;
подбор исполнения манжеты и диска под рабочую среду.

Автор: solution | 19.06.2026

Ультразвуковой расходомер РУС-1 Exib IIB T4 Gb X Оставить заявку Ультразвуковой расходомер РУС-1 Exib IIB T4 Gb X Назначение Описание Характеристики Документация и ПО В июне 2011 года наше предприятие запустило в серийное производство ра...

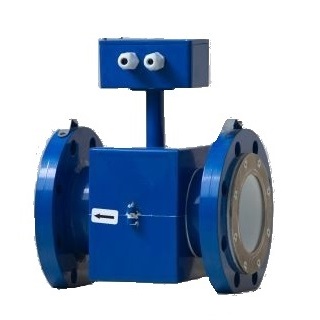

Электромагнитный расходомер ЭМР

Автор: solution | 19.06.2026

Электромагнитный расходомер ЭМР Оставить заявку Электромагнитный расходомер ЭМР Назначение Описание Характеристики Документация и ПО Оптимальный вариант для использования в составных теплосчетчиках для общедомового учета и стандартных ус...

Электромагнитный расходомер NORDIS

Автор: solution | 19.06.2026

Электромагнитный расходомер NORDIS Оставить заявку Электромагнитный расходомер NORDIS Назначение Описание Характеристики Документация и ПО Электромагнитный расходомер NORDIS Для промышленного применения в различных условиях эксплуатации ...

Затворы с манжетой из эластомера

Автор: solution | 28.07.2026

Затворы с манжетой из эластомера Оставить заявку Затворы с манжетой из эластомера Назначение Затворы с манжетой из эластомера Оставить заявку Затворы с манжетой из эластомера Цена: по запросу Назначение Электромагнитный расходомер NORDIS...
