Задвижки шиберные NTF-05

pro-solution картинка временно отсутствует

Затворы с тройным эксцентриситетом

Затворы с двойным эксцентриситетом

Назначение

Затворы с двойным эксцентриситетом. Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР СКАЧАТЬ ОПРОСНЫЙ ЛИСТ Корпус сварной выточен из цельного круга. Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724. Затвор с двойным эксцентриситетом является оптимальным вариантом для использования в промышленности, объектах энергетики, нефтехимической отрасли и АЭС. Может устанавливаться в сложных условиях работы, на средние и высок...Подробнее

В зависимости от размера заказа предоставляются скидки

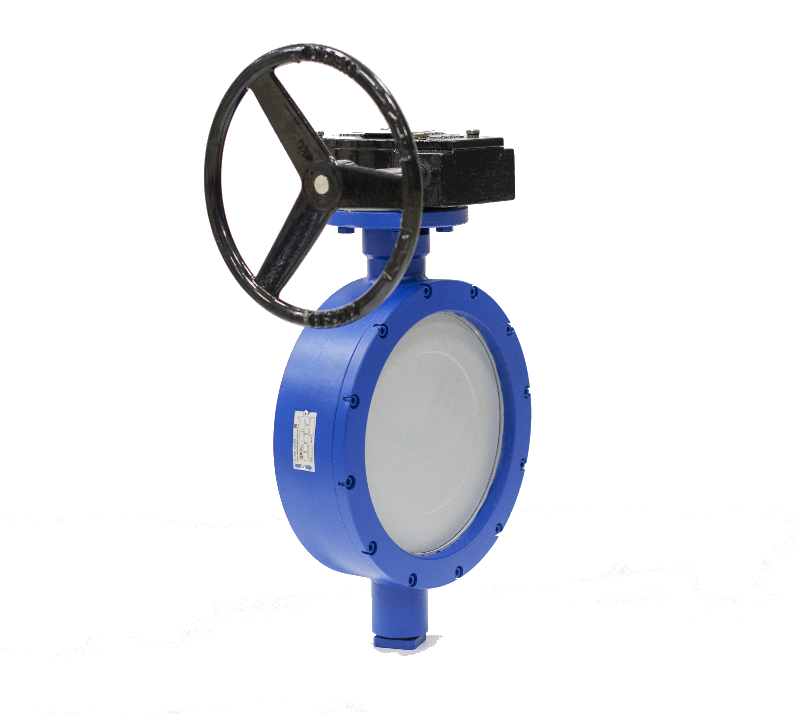

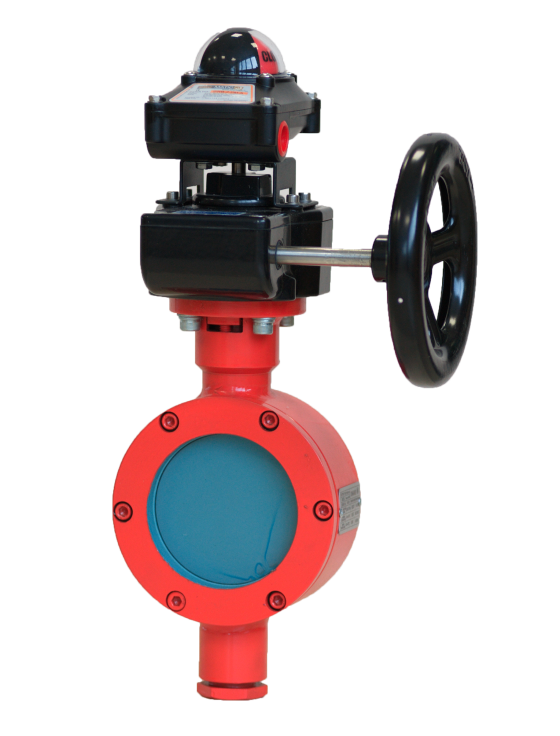

Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР

СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Корпус сварной выточен из цельного круга.

Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.

Затвор с двойным эксцентриситетом является оптимальным вариантом для использования в промышленности, объектах энергетики, нефтехимической отрасли и АЭС.

Может устанавливаться в сложных условиях работы, на средние и высокие давления и температуры для воды, газа, пара, нефтепродуктов, спиртов, щелочей, кислот.

ВАЖНО: Материал для изготовления каждого элемента подбирается индивидуально для конкретной среды и условий работы, заявленных заказчиком в опросном листе.

Технические характеристики

Рабочее давление	От 0,6 до 6,3 МПа
Установка на трубопроводы	от 32 до 2400 мм
Тип управления	рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок	срок 18 мес. (по паспорту)
Расположение в пространстве	любое
Количество циклов безотказной работы с учетом замены уплотнения	не менее 40 000
Срок эксплуатации	30 лет
Срок службы уплотнения	От 3 до 5 лет
Тип соединения	фланцевый, межфланцевый, под приварку
Герметичность запирания для жидкостей по классу «А», для газообразных сред по классу «B» ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660

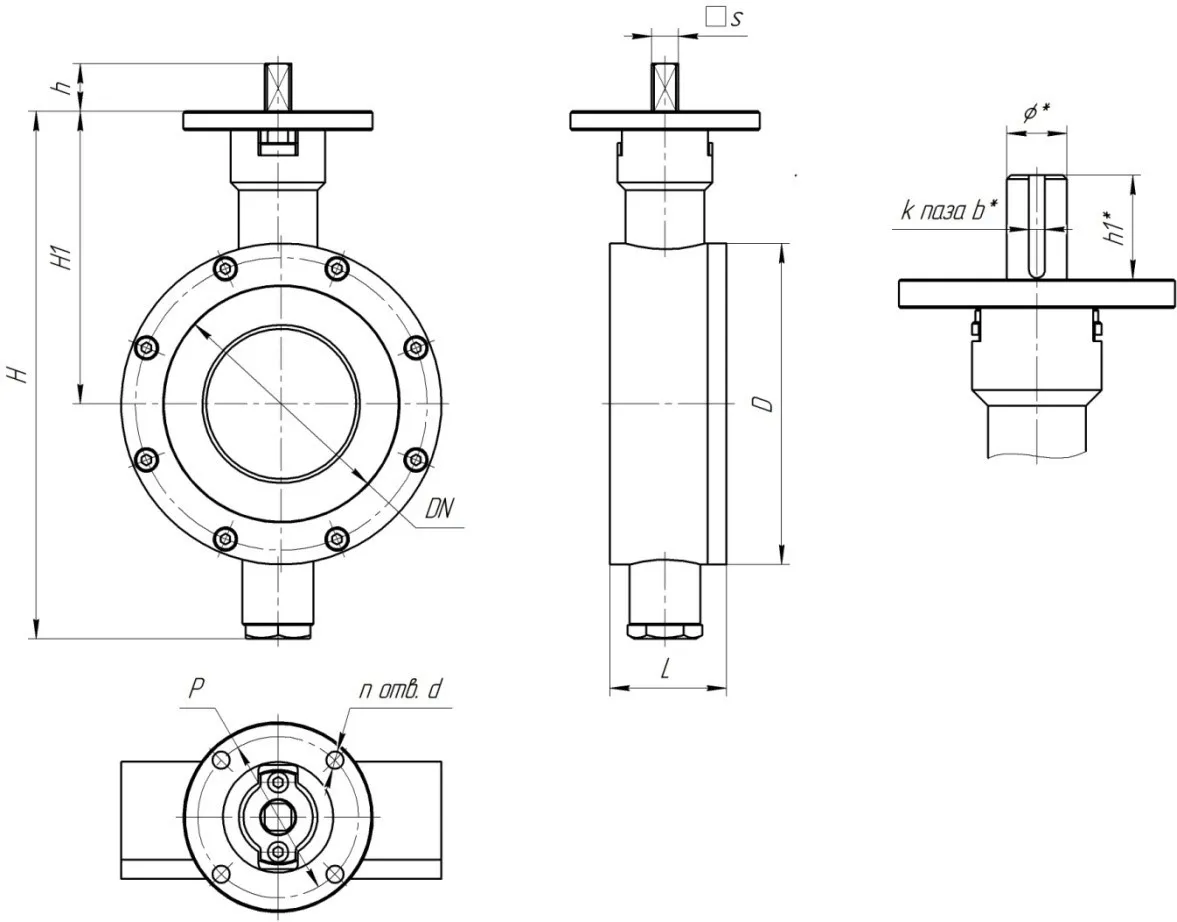

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D	82	96	113	127	149	177	203	264	318	375	418	484	590	690
L	53	58	60	68	69	69	74	93	106	106	106	112	192	178
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25
Вес,кгPN16	3,1	3,9	4,7	6,2	7,8	10,4	13,2	24,5	41,5	51,3	61,3	84	149	224

СКАЧАТЬ

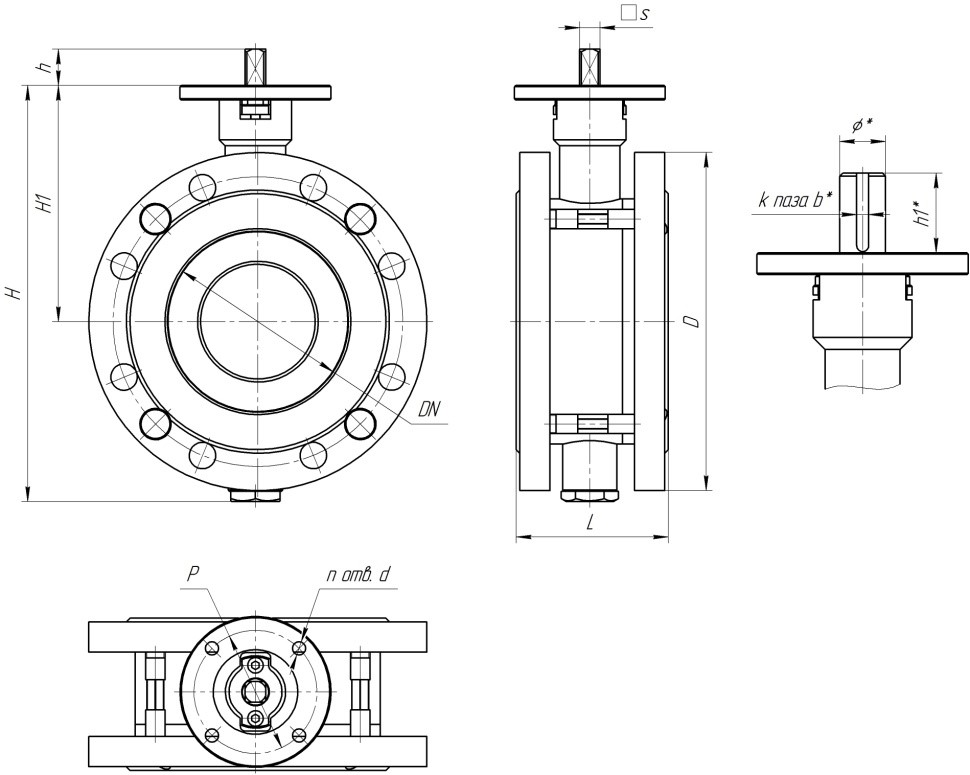

Габаритные размеры

затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	500	600
D PN16		160	180	195	215	245	280	335	405	460	520	580	710	840
D1 PN16		125	145	160	180	210	240	295	355	410	470	525	650	770
n-d PN16	4-18	4-18	4-18	4-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-33	20-39
L* PN16	86/89	98	104	112	117	121	126	149	164	166	170	184	280	267
H	207	231	237	253	282	319	345	398	540	596	650	710	837	1019
H1	110	125	130	142	153	182	195	217	284	316	345	375	449	530
h	25	25	25	30	30	30	30	30	30	40	-	-	-	-
s	14	14	14	17	17	17	17	22	27	27	-	-	-	-
Ø*	-	-	-	-	-	-	-	-	36-38	36-38	38	42	45-50	55-60
k-b*	-	-	-	-	-	-	-	-	2-10	2-10	2-10	2-12	2-14 2-16	2-16 2-18
h1*	-	-	-	-	-	-	-	-	66	70	70	90	90	110
n-d	4-9	4-9	4-9	4-9	4-9	4-11	4-11	4-11	4-11 4-14 4-18	4-11 4-14 4-18	4-14 4-18	4-18 4-22	4-22	8-18 8-18
P	70	70	70	70	70	102	102	102	102 125 140	102 125140	125 140	140 165	165	200 254
ISO	F07	F07	F07	F07	F07	F10	F10	F10	F10, F12,F14	F10, F12,F14	F12, F14	F14, F16	F16	d200 F25

СКАЧАТЬ

Производитель:

НПО НАУКА

Затворы с двойным эксцентриситетом - Технические характеристики СКАЧАТЬ ОПРОСНЫЙ ЛИСТ СКАЧАТЬ СКАЧАТЬ
